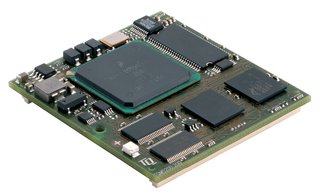

Встраиваемый модуль TQM5200S создан на базе процессора Freescale MPC5200 с архитектурой Power. С производительностью 760 MIPS на частоте 400 МГц процессор MPC5200 показывает отличные результаты для возможности его применения в широком круге приложений. Модуль предоставляет до 6 последовательных интерфейсов (от PSC1 до PSC6), которые можно использовать в соответствии с различными синхронными и асинхронными протоколами. Контроллер J1850 взят из модуля MSCAN (MSCAN: Motorola scalable area network) с двумя CAN контроллерами, активно применяемом в автомобильной промышленности. Дополнительные последовательные шины доступны через два контроллера I2C и SPI.Оба контроллера могут работать в режимах master и slave.

Основные характеристики:

• Процессор Freescale MPC5200 (Power Architecture), 400 MHz
• Большое количество интерфейсов
• Высокая вычислительная мощность
• Многофункциональные внешние шины (PCI / ATA / IDE)
• Компактные размеры (60x56 мм)
• Малое тепловыделение, достаточно пассивного охлаждения
• Доступность в течение длительного времени
• Надежный разъем с шагом 0,8mm
• Доступность в течение продолжительного времени
• Датчик температуры

Микропроцессор

Freescale MPC5200B Power Architecture (400 МГц)

(CPM: BestComm DMA-Subsystem, 16 Кб D-Cache, 16 Кб I-Cache, FPU двойной точности)

Память

• DDR-SDRAM: 128 Мб (по запросу до 256 Мб)
• NOR-Flash: 32 Мб
• SRAM: 1 Мб
• EEPROM: 8 Кб (по запросу до 32 Кб)

Системные интерфейсы

• 2x CAN
• 1x 10/100BaseT Ethernet
• 1x IDE
• 1x I²C
• 2x RS232
• 2x SPI
• 2x USB Host

Другие интерфейсы и шины

• Интерфейс JTAG / BDM
• До 53x GPIO
• Ширина адресной шины: 32 Бит
• Ширина шины данных: 32 Бит
• Частота локальной шины: до 66 МГц (32 бит)
• 32-бит PCI
• SDRAM clock: 133 МГц

Основные характеристики

• Размеры: 80 x 60 мм
• Разъемы для подключения к плате-носителю: 240 контактов с шагом 0,8 мм
• Часы реального времени (RTC), RoHS
• Источник питания 3,3 В
• Температурный датчик
• Стандартный температурный диапазон: 0°C…+70°C
• Расширенный температурный диапазон: -40°C…+85°C
• Доступность: в производстве

Операционная система

Операционная система: Linux, VxWorks, QNX

Документация:

User's manual TQM5200S
User's manual STK52xx
Technical Note TQM5200(S)-STK52xx
